Kabuk ve Borulu Isı Eşanjörü tipik ve evrensel bir endüstriyel ısı değiştiricidir. Çekirdek yapısı, boru demetini barındıran büyük bir kabuktan (kabuk tarafı) ve kabuğun içine alınmış çok sayıda borudan (boru tarafı) oluşur. Farklı sıcaklıklardaki iki akışkan sırasıyla kabuk ve boru tarafında akar ve ısıtma, soğutma veya yoğuşma amacına ulaşmak için metal boru duvarları aracılığıyla verimli bir şekilde ısı alışverişi yapar.
Endüstriyel bir kazanın gövdesinin altındaki su birikintisi nadiren sadece bir tesisat sorunudur. 60 ton/saatlik bir kok fırını baca gazı atık ısı kazanında, mahfaza dikişi boyunca görünen su genellikle üç şeyden birine işaret eder: başarısız bir borudan boruya levha kaynağı, inceltilmiş bir e...
Read MoreKazan Emniyet Tahliye Valfi Sızıntısı: Ayrıntılardan Önce Kısa Cevap Kazan emniyet tahliye vanasında sızıntı varsa, bunu temizlik sorunu olarak değil, basınç sınırındaki bir kusur olarak değerlendirin. Valf, basınçlı bir tambur ile aşırı basınç olayı arasında duran son mekanik bariyerdir...
Read MoreBir Kazan PRV'si Neden Sızıntı Yapıyor: İlk Sonuç Sabahın üçte, önceki gün mükemmel çalışan bir kazanın altında sıcak bir su birikintisi yere yayılıyor. Doğal tepki, valfin arızalı olduğunu varsaymak ve değiştirilmesini sipariş etmektir. Bu tepki genellikle yanlıştır. Kazanın PRV sı...
Read MoreNedir Kabuk ve Borulu Eşanjör ve Nasıl Çalışır? A kabuk ve borulu ısı değiştirici bir tüp demetini içeren silindirik bir basınçlı kaptan (kabuk) oluşan, yaygın olarak kullanılan bir termal cihazdır. Bir akışkan tüplerin içinden (boru tarafı) akarken, başka bir akışkan kabuk içindeki tüplerin etrafından (kabuk tarafı) akar. Verimli ısıtma, soğutma veya yoğuşma sağlayan boru duvarları boyunca ısı transferleri. Güvenilir biri olarak Endüstriyel Eşanjör Tedarikçisi , Jiangsu Shineng Kimyasal Equipment Co, Ltd. yüksek performanslı tasarımlar sunar. Çin baca gazı geri kazanım ünitesi üreticisi ve atık ısı geri kazanım sistemi şirketi olarak 2005 yılında kurulan Jiangsu Shineng Chemical Equipment Co., Ltd, baca gazı atık ısı geri kazanım sistemleri ve kimyasal ekipmanların Ar-Ge ve üretiminde uzmanlaşmıştır ve ısı borusu geliştirme ve nikel bazlı lehimlemeden basınçlı kap imalatına kadar kapsamlı şirket içi yeteneklere sahiptir. Ürünlerimiz kömür kimyası, metalurji, enerji üretimi ve sentetik amonyak endüstrilerinde yaygın olarak kullanılmaktadır ve yurtdışı pazarlara ihraç edilmektedir. Bizim Çin Borulu Eşanjör çözümler sağlam yapıyı özelleştirilmiş termal tasarımlarla birleştirir.
Tipik olarak, bir kabuk ve borulu ısı değiştirici üreticileri tasarım arasında değişen genel ısı transfer katsayıları sunar 150 - 1200 W/m²·K akışkan özelliklerine ve akış düzenine bağlıdır. Dünya çapındaki endüstriyel ısı değişim görevlerinin %65'inden fazlası (rafinaj, petrokimya, enerji) bu teknolojiye dayanmaktadır (TEMA standartları, 2024).
kabuk tipi ısı değiştirici sıcaklık gradyanına dayalı iletim ve konveksiyona dayalı olarak çalışır. Sıcak akışkan (kabuk tarafı veya boru tarafı), borunun duvar kalınlığını (tipik olarak 1,2-3,5 mm) aşan termal enerjiyi serbest bırakır ve soğuk akışkan tarafından emilir. Kabuğun içindeki saptırma plakaları, kabuk tarafındaki sıvıyı tüp demeti boyunca birçok kez yönlendirerek türbülansı ve ısı transfer katsayısını artırır. %40-60 Düz tasarımla karşılaştırıldığında. Sabit tüplü bir levha tüplü levha ısı değiştirici Genellikle aşındırıcı olmayan temiz hizmetler için kullanılırken, yüzer kafalı veya U borulu tasarımlar termal genleşmeyi karşılar. Tipik bir yağ soğutucu uygulaması için (boru tarafı: 85°C yağ; gövde tarafı: 30°C soğutma suyu), iyi tasarlanmış bir Çin Kabuk ve Borulu Eşanjör 0,85'in üzerinde bir log ortalama sıcaklık farkı (LMTD) düzeltme faktörü elde eder ve yağ oranının 1,5 katı su akış hızıyla çıkış yağı sıcaklığı 42°C'ye düşürülür.
A borulu ısı değiştirici üreticileri Jiangsu Shineng gibi, ısı transferini ve basınç düşüşünü dengelemek için bölme aralığını (kabuk iç çapının 0,2 ila 0,5'i) ve boru aralığını (1,25–1,5 x boru dış çapı) optimize eder. Endüstri verileri (Borulu Eşanjör Üreticileri Birliği'nden), 2 geçişli kabuk ve 4 geçişli boru düzenlemesi için sıvı-sıvı görevlerinde genel verimliliğin %75-85'e ulaşabileceğini göstermektedir.
following table lists key design parameters used by kabuk ve borulu ısı değiştirici supplier Kimya ve enerji uygulamaları için Jiangsu Shineng. Bu değerler TEMA ve ASME Bölüm VIII kurallarına uygundur.
| Parametre | Tipik Aralık | Birim |
|---|---|---|
| Kabuk Çapı | 150 – 2500 | mm |
| Tüp Uzunluğu | 1,5 – 9,0 | m |
| Tüp OD (ortak) | 15.9, 19.05, 25.4 | mm |
| Maksimum Tasarım Basıncı | 0,5 – 10,0 | MPa |
| Tasarım Sıcaklığı | -30 ila 550 | °C |
Yatay çubuk grafik analizi: chart compares heat transfer coefficients (U) for common fluid pairs using a well-designed kabuk ve borulu ısı değiştirici . Sudan suya görevleri için U genellikle 850-1200 W/m²·K aralığındadır ve bu tür eşanjörleri kompakt hale getirir. Suya karşı yoğunlaşan buhar, faz değişiminin artması nedeniyle çok yüksek U (1000-1500) verir. Yağ soğutma (yağ-su) gibi sıvıdan sıvıya uygulamalar, 150-400 arasında orta düzeyde U gösterir; bu nedenle daha fazla yüzey alanına ihtiyaç vardır. Gazlı hizmetler, daha büyük birimler gerektiren en düşük U'ya (30-100) ulaşır. Bir profesyonel olarak Endüstriyel Eşanjör Tedarikçisi Jiangsu Shineng, her kategori için U değerlerini daha yüksek uçlara doğru itmek için bölme tasarımını ve boru tarafı geçişlerini optimize ediyor. 80.000 kg/saat ham petrol işleyen bir petrokimya tesisi için U'yu 250 W/m²·K'den 320 W/m²·K'ye çıkarmak, gerekli alanı %22 oranında azaltarak malzeme maliyetinden ve ayak izinden tasarruf sağlar.
A borulu ısı değiştirici üreticileri Daha düzgün bir sıcaklık farkı sağladığından genellikle ters akış düzenlemesi önerilir. Aşağıdaki çizgi grafik, tipik bir ters akış için sıcaklık ve uzunluğu göstermektedir kabuk ve borulu ısı değiştirici üreticileri tasarım (sıcak akışkan: 180°C ila 85°C, soğuk akışkan: 30°C ila 120°C).
Çizgi grafiğinin yorumlanması: Bir ters akışta kabuk tipi ısı değiştirici Sıcak akışkan 180°C'de girer ve 85°C'de çıkar, soğuk akışkan ise 30°C'den 120°C'ye ısınır. Sıcaklık eğrileri, uzunluk boyunca neredeyse sabit bir itici kuvveti ΔT korur ve yaklaşık 46°C'lik bir log ortalama sıcaklık farkı (LMTD) sağlar. Paralel akış için LMTD yalnızca 31°C olacaktır ve aynı görev için %48 daha fazla ısı transfer alanı gerektirir. Bu yüzden kabuk ve borulu ısı değiştirici supplier Jiangsu Shineng, donma endişeleri aksini gerektirmedikçe her zaman ters akışı önerir. Sentetik amonyak tesisi için 4 MW'lık bir ısı geri kazanım sisteminde, ters akış ve paralel akışın kullanılması, boru demeti uzunluğunu 5,2 m'den 3,7 m'ye düşürerek doğrudan sermaye yatırımını ve basınç düşüşünü %18 oranında azalttı.
Çin Kabuk ve Borulu Eşanjör birimler endüstriler genelinde kritik rollere hizmet eder. Sütun grafiği, tedarik ettiğimiz ürünler için tipik ısıl görev aralıklarını gösterir. tüplü levha ısı değiştirici farklı sektörlerde (veriler 2025 proje incelemesine dayanmaktadır).
Sütun grafiği bilgileri: bar heights illustrate typical thermal duties handled by one kabuk ve borulu ısı değiştirici kilit endüstrilerde. Enerji üretim üniteleri, yüksek besleme suyu ısıtma talepleri nedeniyle genellikle büyük kapasitelere (eşanjör başına 7,8 MW) ihtiyaç duyar. Metalurji tesisleri (çelik, demir dışı), torba filtrelerine girmeden önce baca gazı ısı geri kazanımı için ortalama görevin 5,5 MW olduğunu bildirmektedir. Petrokimyasal kırıcılar eşanjör başına 4,2 MW civarında görevlerle çalışırken, kömür kimyasalları (metanol veya sentetik amonyak) genellikle 3,0 MW birim gerektirir. Lider olarak Jiangsu Shineng Endüstriyel Eşanjör Tedarikçisi bu sektörlere 380'den fazla kabuk ve borulu eşanjör teslim etmiştir. İç Moğolistan'daki 2024 tarihli bir proje için, tek bir kabuk ve borulu atık ısı eşanjörü 4,8 MW'ı geri kazanarak buhar tüketimini yıllık 12.000 ton azaltarak tesisin karbon ayak izini doğrudan iyileştirdi.
Plakalı veya hava soğutmalı eşanjörlerle karşılaştırıldığında, kabuk tipi ısı değiştirici Yüksek basınç ve kirlenme hizmetlerinde avantajlar sunar. Radar grafiği tipik bir durum için dört özelliği derecelendirir. kabuk ve borulu ısı değiştirici manufacturers tasarım.
Radar grafiği değerlendirmesi: blue polygon (shell and tube) scores highest in high-pressure capability (up to 20 MPa in our designs), fouling tolerance, and wide temperature range (-30°C to 550°C). Maintenance ease is also high because tube bundles can be mechanically cleaned. In contrast, a plate heat exchanger (red dashed) offers lower cost per area and compactness but struggles with gasket limits (max 3.0 MPa) and fouling. For Çin Borulu Eşanjör uygulamalar, metalurji ve kömür kimya tesisleri kabuk ve borulu ısı değiştirici supplier Jiangsu Shineng, sağlam karbon çeliği veya paslanmaz çelik yapısı nedeniyle. 20 yıllık bir kullanım ömrü boyunca, bakımlı bir kabuk ve boru ünitesi genellikle yalnızca iki borunun değiştirilmesini gerektirirken, bir plaka ünitesinin beş conta bakımına ihtiyacı olabilir. Bu, kirli, yüksek sıcaklıktaki akışlar için kabuk ve boruyu tercih edilen seçenek haline getirir.
Jiangsu Shineng Kimyasal Equipment Co, Ltd. Dünya çapında 300'den fazla gövde ve borulu ısı eşanjörü referansını bir araya getirmektedir. Bizim Çin Kabuk ve Borulu Eşanjör ürünler sentetik amonyak atık ısı geri kazanımında, metalurji fırın soğutmasında ve enerji santrali madeni yağ soğutucularında kullanılmaktadır. Ayrıca mevcut mermiler için güçlendirme ve yeniden borulama hizmetleri sunarak hizmet ömrünü 15 yılın üzerine çıkarıyoruz.

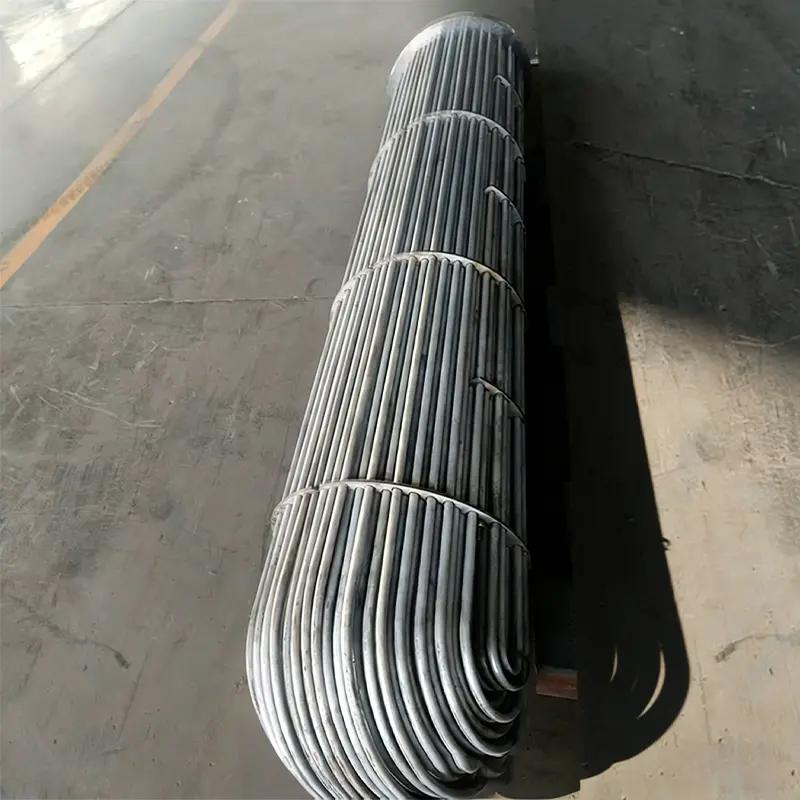

Sabit bir tüp tabakasında borulu ısı değiştirici üreticileri Tasarımda, her iki boru tabakası da kabuğa kaynaklanmıştır ve bu da termal genleşmeyi sınırlandırır. U-boru demetleri serbestçe genleşmeye ve daha kolay temizliğe izin verir, ancak bükülme bölgesi temizliği kısıtlar. Jiangsu Shineng, büyük sıcaklık farkları (>100°C) için U borusunu önerir.
İyi izlenen kabuk tipi ısı değiştirici artan basınç düşüşünü ve soğuk akışkanın çıkış sıcaklığının azaldığını gösterir. Genel U'nun tasarım değerinden %30 oranında düşmesi durumunda temizlik yapılması önerilir. Tortu türüne göre mekanik temizleme (tüp fırçalama) veya kimyasal sirkülasyon uygulanır.
Evet, ancak gaz tarafı ısı transfer katsayıları düşüktür (30–100 W/m²·K). Genişletilmiş yüzeyler (tüplerdeki kanatçıklar) sıklıkla kullanılır. olarak Endüstriyel Eşanjör Tedarikçisi Jiangsu Shineng, atık ısı kazanlarının yukarı akışındaki baca gazı ısı geri kazanımı için kanatlı borulu kabuk ve borulu eşanjörler sağlayarak %72'ye varan verimlilik elde ediyor.
