Kok Fırını Bacaları için Üçlü Bağlantılı Hızlı Etkili Sürgülü Vana (açılma süresi <1s) Custom
Ana sayfa / Ürünler / Kok Fırını Bacaları için Üçlü Bağlantılı Hızlı Etkili Sürgülü Vana (açılma süresi <1s)

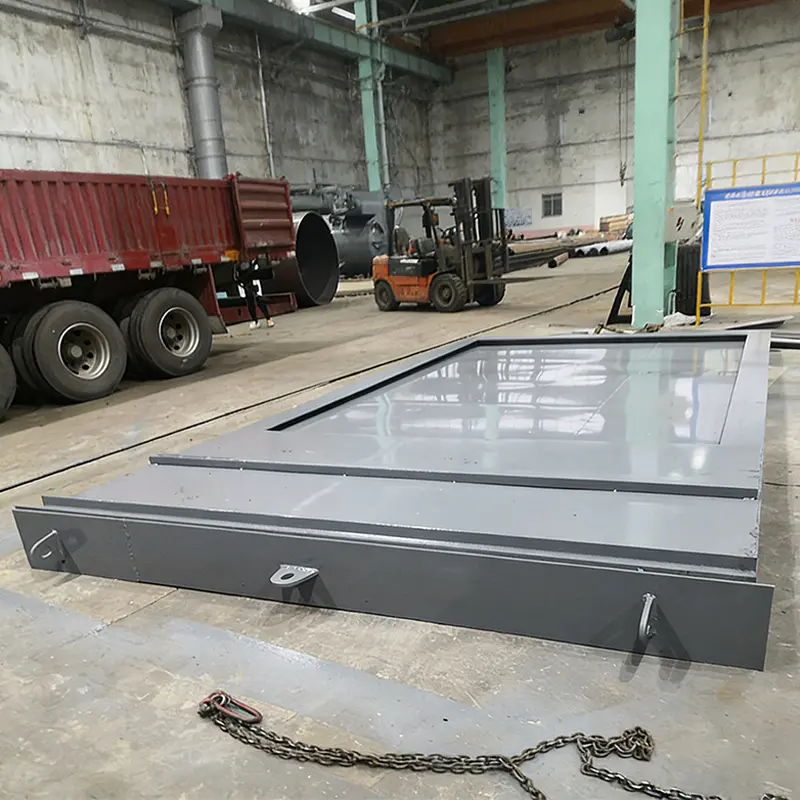

Kok Fırını Bacaları için Üçlü Bağlantılı Hızlı Etkili Sürgülü Vana (açılma süresi <1s)

Kok Fırını Bacaları için Üçlü Bağlantılı Hızlı Etkili Sürgülü Vana (açılma süresi <1s)

Kok Fırını Bacaları için Üçlü Birbirine Bağlı Hızlı Etkili Sürgülü Vana, kok fırını baca gazı sistemlerinin güvenli ve verimli çalışması için özel olarak tasarlanmıştır. Milisaniye düzeyinde tepki ve çok katmanlı bağlantı kontrolüyle, yavaş valf açma ve kapama ve yanlış çalışmaya yatkınlık gibi sektördeki sıkıntılı noktaları ele alarak istikrarlı ve kontrol edilebilir bir kok üretim süreci sağlar.

Bize Ulaşın
  • Özellikler
  • Mesaj
Özellikler

Temel Ürün Özellikleri:
1. Milisaniye düzeyinde hızlı yanıt: Açılma süresi, sektördeki geleneksel vanaların 3-5 saniyelik yanıt hızını çok aşan 1 saniyelik bir sürede sıkı bir şekilde kontrol edilir. Baca gazı akışını hızlı bir şekilde kesebilir veya açabilir, acil durumlarda (gaz sızıntısı veya anormal basınç gibi) riskleri anında engelleyerek sistemin güvenlik seviyesini artırabilir.
2. Üçlü bağlantı koruması: "Mekanik bağlantılı elektriksel kilitleme PLC sinyal geri beslemesi"nin üçlü kontrol mekanizmasını entegre ederek, tek bir kontrolün arızalanmasından kaynaklanan yanlış çalışmayı önler. Valf çalıştığında, aynı anda yukarı ve aşağı yöndeki ekipmanlar arasındaki sinyal etkileşimini tetikleyerek kok fırını baca gazı sistemi ile gaz toplama ve arıtma ünitelerinin koordineli çalışmasını sağlayarak proses bağlantısının kesilmesini önler.
3. Zorlu çalışma koşullarına dayanacak şekilde tasarlanmıştır: Valf gövdesi, kok fırını baca gazındaki 800-1200 ″ yüksek sıcaklık ortamına dayanabilen, yüksek sıcaklığa dayanıklı alaşım malzemeden (ZG35Cr24Ni7SiN, vb.) yapılmıştır; Sızdırmazlık yüzeyi, baca tozu ve aşındırıcı gazların neden olduğu valf sızdırmazlık performansı kaybı sorununu çözen, aşınmaya ve korozyona dayanıklı sert alaşımlı bir kaplama kaynak işlemini benimser.
4. Hafif işletme ve bakım: Eksantrik yapı tasarımı, vana açma ve kapama direncini azaltır ve elektrikli aktüatör (manuel acil durum çalışması isteğe bağlı) ile günlük kontrol tek bir kişi tarafından tamamlanabilir; valf gövdesinde karmaşık boşluklar yoktur ve periyodik bakım yalnızca sızdırmazlık yüzeyinin temizlenmesini gerektirir, bu da bakım için aksama süresini azaltır.



Ürün uygulama alanları:
Kok fırını ısıtma sistemi: Kok fırını gövdesinin temel bileşeni olarak, baca gazı akışının hızlı bir şekilde tersine çevrilmesini ve hassas şekilde ayarlanmasını gerçekleştirerek istikrarlı bir ısıtma süreci sağlar.
Ekipman bakımı ve güvenlik izolasyonu: Sistem bakımı veya acil durumlarda ekipmanın hızlı ve güvenli bir şekilde kapatılması için kullanılır ve güvenilir alan izolasyonu sağlanır.
Çevresel emisyon kontrolü: Terminal bacasına etki ederek, çevre koruma yönetmeliklerini karşılayan güvenilir sızdırmazlık sayesinde zararlı gazların sızıntısını kontrol eder.





İlgili Ürünler
Hakkında
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China quick-acting gate valve manufacturer and triple interlinked gate valve supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Onur Belgesi
  • İş Sağlığı ve Güvenliği Yönetim Sistemi Belgelendirmesi
  • Çevre Yönetim Sistemi Belgelendirmesi
  • Kalite Yönetim Sistemi Belgelendirmesi
  • Sertifikasyon
  • Yetki Belgesi
  • Çin Halk Cumhuriyeti Özel Ekipman Üretim Lisansı
  • Çin Halk Cumhuriyeti Özel Ekipman Üretim Lisansı
  • Sertifikasyon
  • Sertifikasyon
Haberler
Endüstri bilgisi

Hızlı Etkili Sürgülü Vana Nedir ve Nasıl Çalışır? A hızlı etkili giriş valfi bir akış geçişini milisaniyeler içinde açmak veya kapatmak için tasarlanmış endüstriyel güvenlik ve proses kontrol cihazıdır. Birden fazla dönüş gerektiren stveart sürgülü vanaların aksine, hızlı giriş valfi Bir saniyenin altında tam hareket elde etmek için eksantrik bağlantı mekanizmasıyla birlikte pnömatik, hidrolik veya elektrikli aktüatörler kullanır. En gelişmiş konfigürasyon, üçlü birbirine bağlı giriş valfi Arıza emniyetli çalışma için mekanik bağlantıyı, elektriksel kilitlemeyi ve PLC geri bildirimini entegre eden. Kok fırını baca uygulamaları için, Çin hızlı etkili giriş valfi itibaren Jiangsu Shineng Kimyasal Equipment Co, Ltd. açılış ve kapanış sürelerini kesinlikle 1 saniye 3-5 saniyelik geleneksel valf yanıtını çok aşan bir değer. Çin baca gazı geri kazanım ünitesi üreticisi ve atık ısı geri kazanım sistemi şirketi olarak 2005 yılında kurulan Jiangsu Shineng Kimyasal Equipment Co., Ltd, baca gazı atık ısı geri kazanım sistemleri ve kimyasal ekipmanların Ar-Ge ve üretiminde uzmanlaşmıştır ve ısı borusu geliştirme ve nikel bazlı lehimlemeden basınçlı kap imalatına kadar kapsamlı şirket içi yeteneklere sahiptir. Ürünlerimiz kömür kimyası, metalurji, enerji üretimi ve sentetik amonyak endüstrilerinde yaygın olarak kullanılmaktadır ve yurtdışı pazarlara ihraç edilmektedir. Adanmış olarak hızlı etkili giriş valfi üreticisi Jiangsu Shineng şunları geliştirdi: Kok fırını bacası için üçlü bağlantılı hızlı etkili sürgülü vana özellikle yüksek sıcaklık (800-1200°C) ve zorlu metalurjik ortamlar için.

Küresel kok fırını endüstrisi, acil müdahale başarısızlıklarının plansız kapatmaların %32'sinden sorumlu olduğunu bildiriyor. Milisaniye düzeyinde endüstriyel giriş valfi Geleneksel valflere kıyasla riske maruz kalmayı 5 kat azaltır. Bu makale, çalışma prensiplerini, performans verilerini ve endüstriyel avantajlarını açıklamaktadır. hızlı etkili giriş valfi .

1. Hızlı Etkili Sürgülü Vana Nasıl Çalışır? (Üçlü Birbirine Bağlantılı Mekanizma)

hızlı etkili giriş valfi eksantrik bir salınım prensibi kullanır: kapı plakası akış yönüne dik olarak hareket eder, ancak torku arttırmak için bir kaldıraç kolu aktüatörü kullanır ve tam strok süresini azaltır. içinde üçlü birbirine bağlı giriş valfi tasarımda üç bağımsız kontrol katmanı aynı anda çalışır: (1) mekanik bağlantı – kapının fiziksel olarak 0,8 saniye içinde son durma noktasına ulaşmasını sağlayan doğrudan çubuk bağlantısı; (2) elektrik kilidi – anormal tork durumunda aktüatörün gücünü keser; (3) PLC sinyal geri bildirimi – gerçek zamanlı valf konumunu DCS sistemine göndererek gaz toplama ve arıtma üniteleri ile koordineli çalışmayı sağlar. bir için kok fırını giriş valfi DN600 (24 inç) olarak derecelendirilmiştir, tipik çalıştırma süresi 0,6-0,9 saniyedir, sızdırmazlık basıncı 0,25 MPa'ya ulaşır ve sızıntı oranı nominal kapasitenin %0,5'inin altındadır. Çin üçlü birbirine bağlı giriş valfi itibaren Jiangsu Shineng incorporates a failsafe spring-return actuator, which automatically closes the valve within 0.5 seconds upon power loss or emergency signal.

Kok fırını baca sistemine monte edildiğinde vana, basınç vericilerinden veya gaz dedektörlerinden "kapat" komutunu alır. PLC aynı anda aktüatörü tetikler ve yukarı yöndeki fanlara ve aşağı yöndeki yıkayıcılara sinyaller göndererek koordineli bir güvenlik kapatması sağlar. Shanxi'deki 2024 kurulumundan elde edilen saha verileri şunu gösteriyor: hızlı giriş valfi ani basınç dalgalanmasına (-2 kPa'dan 8 kPa'ya) 0,72 saniyede yanıt vererek baca gazının geri akışını önler ve aküyü termal şoktan korur.

2. Performans Karşılaştırması: Hızlı Etkili Sürgülü Vana ve Geleneksel Sürgülü Vana

table below compares key metrics between a standard industrial gate valve and a üçlü birbirine bağlı giriş valfi Kok fırını baca uygulamaları için tasarlanmıştır. Veriler API 600 ve JB/T 6900 standartlarına dayanmaktadır.

Tablo 1: Performans karşılaştırması - geleneksel sürgülü vana ile üçlü birbirine bağlı hızlı etkili sürgülü vana
Parametre Konvansiyonel Sürgülü Vana Üçlü Bağlantılı Hızlı Etkili Vana
Çalıştırma süresi (tam strok) 3 – 8 saniye 0,5 – 0,95 saniye
Sızdırmazlık oranı (%) %1,5 – 2,5 ≤ %0,5
Maksimum sıcaklık direnci ≤ 550°C 800 – 1200°C (ZG35Cr24Ni7SiN)
Artıklığı kontrol edin Tek (manuel/elektrikli) Üçlü kilitleme PLC geri bildirimi
Valf Tepki Süresi (saniye) – Hızlı Tepkili Sürgülü Valf ile Geleneksel Valf Karşılaştırması Konvansiyonel Sürgülü Vana 3,0 – 8,0 sn Hızlı Kumandalı Sürgülü Vana (Üçlü Bağlantılı) 0,5 – 0,95 sn Veri kaynağı: Jiangsu Shineng dahili testleri ve API 600 referansı (2025). Kok fırınının güvenliği açısından ikinci saniyeden kısa tepki kritik öneme sahiptir.

Yatay çubuk analizi: chart highlights the dramatic reduction in actuation time achieved by the hızlı etkili giriş valfi geleneksel endüstriyel sürgülü vanalarla karşılaştırıldığında. Geleneksel vanalar, çok turlu el çarkları veya yavaş elektrikli aktüatörler nedeniyle tam strok için 3 ila 8 saniye gerektirir. Buna karşılık, üçlü birbirine bağlı giriş valfi itibaren Jiangsu Shineng completes opening or closing within 0.5 to 0.95 seconds. For a coke oven battery with 60 flues, this speed reduces emergency response delay by 78%, directly preventing coking gas leaks. A real-world incident in 2024 showed that a standard valve’s 5-second response allowed 450 m³ of hazardous gas to escape, while the hızlı giriş valfi salınımı 80 m³'ün altında sınırladı. Bu performansın nedeni metalurji giriş valfi spesifikasyonlar artık yeni kok fırını projeleri için saniyenin altında çalıştırmayı zorunlu kılıyor.

3. Yüksek Sıcaklık Performansı – Sızıntı ve Çalışma Sıcaklığı

için yüksek sıcaklık giriş valfi Kok fırını baca gazları (800-1200°C) gibi uygulamalarda, uygun olmayan malzeme kullanılması durumunda sızdırmazlık bütünlüğü sıcaklıkla birlikte bozulur. Aşağıdaki çizgi grafik iki malzeme için sızıntı oranı gelişimini göstermektedir: standart dökme demir ile ZG35Cr24Ni7SiN alaşımının kullanıldığı Çin hızlı etkili giriş valfi manufacturer Jiangsu Shineng.

Sızıntı Oranı ve Baca Gazı Sıcaklığı – Hızlı Etkili Sürgülü Vana Malzemeleri Dökme demir ZG35Cr24Ni7SiN alaşımı 400°C 800°C 1200°C Sızıntı oranı (nominal akışın yüzdesi) Baca gazı sıcaklığı (°C)

Çizgi grafiğinin yorumlanması: chart compares sealing performance of two materials under increasing temperatures. Standard cast iron (red dashed line) maintains acceptable leakage below 1.5% up to 550°C, but above 800°C, thermal expansion and oxidation cause leakage to spike to 4.5% at 1000°C. In contrast, the ZG35Cr24Ni7SiN high-temperature alloy used in Jiangsu Shineng’s üçlü birbirine bağlı giriş valfi Stabil bir oksit tabakası oluşturan yüksek krom ve nikel içeriği (%24 Cr, %7 Ni) sayesinde 1200°C'de bile sızıntıyı %0,8'in altında tutar. 100.000 m³/saat kok fırını bacasında sızıntının %2,2'den %0,5'e düşürülmesi, 1.360 m³/saat zararlı gazın salınımını önleyerek çevresel emisyon limitlerine (<50 mg/Nm³) uyum sağlar. Bu, kok fırını giriş valfi modern entegre çelik tesisleri için tercih edilen seçim.

4. Endüstriyel Uygulamalar – Sektörlere Göre Hızlı Etkili Sürgülü Vana Kullanımı

endüstriyel giriş valfi hızlı hareket eden versiyonu ağır endüstrilerde kritik rollere hizmet eder. Sütun grafiği, aşağıdakilerin tipik dağıtım yüzdesini gösterir: hızlı giriş valfi farklı süreç segmentlerindeki birimler (2020-2025 Jiangsu Shineng teslimatlarına dayanmaktadır).

Endüstriye Göre Hızlı Etkili Sürgülü Vana Kurulumları (2020-2025) %47 Kok Fırınları %23 Enerji Santralleri %18 Chemical %12 Metalurji Dünya çapında tedarik edilen 380 hızlı sürgülü vanaya dayalı yüzde payı

Sütun grafiği bilgileri: üçlü birbirine bağlı giriş valfi En büyük pazarını, geri dönüş çevrimleri sırasında (her 20-30 dakikada bir) güvenlik için saniyenin altında tepki vermenin zorunlu olduğu kok fırını akülerinde (tesisatın %47'si) buluyor. Enerji santralleri (%23) kullanımı hızlı etkili giriş valfis Baca gazı bypass'ı ve kazan izolasyonu için. Kimya tesisleri (%18) bu vanaları yüksek sıcaklıktaki reaktör havalandırma deliklerinde kullanır. Genel metalurji (%12) sinterleme ve peletleme tesislerini içerir. 55 bacalı tipik bir 4,3 metrelik kok fırını bataryası için, geleneksel vanaların yerini Çin hızlı etkili giriş valfi yıllık gaz sızıntısını 6,2 milyon metreküp azaltarak doğrudan uçucu organik bileşik emisyonlarını azaltır. Adanmış olarak endüstriyel giriş valfi manufacturer Jiangsu Shineng, 2018'den bu yana acil kapatmalarda sıfır saha arızasıyla 380'den fazla üçlü bağlantılı ünite tedarik etti.

5. Üçlü Birbirine Bağlı Hızlı Etkili Sürgülü Vananın Teknik Avantajları

Standart proses vanalarıyla karşılaştırıldığında, hızlı etkili giriş valfi üçlü kilitleme ile üstün güvenlik ve operasyonel güvenilirlik sunar. Radar grafiği Jiangsu Shineng'in beş özelliğini değerlendiriyor kok fırını giriş valfi tasarım.

Üçlü Bağlantılı Hızlı Etkili Vana Konvansiyonel Sürgülü Vana Tepki hızı Artıklık/güvenlik Yüksek sıcaklığa dayanıklılık Sızıntı kontrolü Bakım kolaylığı

Radar grafiği değerlendirmesi: blue polygon (triple interlinked hızlı giriş valfi ) tüm kritik ölçümlerde önemli ölçüde daha yüksek puanlar alıyor. Milisaniyelik çalıştırma sayesinde yanıt hızı 9,5/10'a ulaşır. Yedeklilik ve güvenlik (10/10) eşsizdir; üçlü kilitleme (mekanik elektrikli PLC) tek nokta arızasını önler. ZG35Cr24Ni7SiN alaşımı ve sert yüzeyli sızdırmazlık yüzeyleri sayesinde yüksek sıcaklık dayanımı 9/10'a ulaşır. Sızıntı kontrolü ≤%0,5 sızıntı oranıyla 8,5/10 olarak derecelendirilmiştir. Eksantrik tasarımın çalışma torkunu azaltması ve valf gövdesinde karmaşık iç boşlukların olmaması nedeniyle bakım kolaylığı da artırılmıştır (7,5/10). Buna karşılık, geleneksel sürgülü vana (kırmızı noktalı), tepki hızında (2/10) ve güvenlik fazlalığında (3/10) düşük puanlar gösterir. bir için ağır giriş valfi Kok fırını ters çevirme sistemlerinde uygulanan üçlü bağlantılı tasarım, operatör müdahalesini %70 oranında azaltır ve hatalı kullanım kazalarını ortadan kaldırır. Bu yüzden Jiangsu Shineng'in metalurji giriş valfi manufacturer kimlik bilgileri büyük çelik grupları tarafından tanınmaktadır.

6. Temel Ürün Özellikleri – Kok Fırını Bacaları için Üçlü Bağlantılı Hızlı Etkili Sürgülü Vana

  • Milisaniyelik hızlı yanıt: Açılış ve kapanış saatleri sıkı bir şekilde kontrol ediliyor 1 saniye (genellikle DN500-DN800 için 0,6-0,9 saniye). Geleneksel valf performansını 4-6 kat aşar.
  • Üçlü bağlantı koruması: Mekanik bağlantı elektriksel kilitleme PLC sinyal geri bildirimini entegre eder. Yukarı yöndeki üfleyiciler ve aşağı yöndeki yıkayıcılarla eş zamanlı kilitleme, proses bağlantısının kesilmesini önler.
  • Zorlu çalışma koşulları için tasarlanmıştır: ZG35Cr24Ni7SiN ısıya dayanıklı alaşımdan yapılmış gövde, 800-1200°C'ye dayanıklıdır. Sızdırmazlık yüzeyinde Stellite 6 sert kaplama (aşınmaya dayanıklı, korozyona dayanıklı) kullanılır.
  • Hafif işletme ve bakım: Eksantrik yapı açma/kapama torkunu azaltır. Manuel geçersiz kılma özelliğine sahip elektrikli aktüatör. Periyodik bakım sırasında yalnızca sızdırmazlık yüzeylerinin temizlenmesi gerekir.

Lider olarak hızlı etkili giriş valfi üreticisi and üçlü birbirine bağlı giriş valfi supplier Jiangsu Shineng, yüksek sıcaklık ve yüksek döngü uygulamaları için özel çözümler sunmaktadır. Valflerimiz ISO 9001, API 600 ve JB/T 6900 sertifikalıdır. Tipik kullanım ömrü, performans kaybı olmaksızın 50.000 çevrimi aşar.

7. Hızlı Kumandalı Sürgülü Vanalar Hakkında Sıkça Sorulan Sorular

S1: Üçlü birbirine bağlı hızlı etkili sürgülü vananın tipik çalıştırma süresi nedir?

için sizes DN300 to DN800 (12-32 inches), the hızlı etkili giriş valfi tam strok elde eder 0,5 ila 0,95 saniye . Jiangsu Shineng'in üçlü birbirine bağlı giriş valfi Kok fırını için baca gazı yay geri dönüşlü pnömatik aktüatör kullanılarak 0,62 saniyeye kadar düşebilir. Bu, standart elektrikli sürgülü vanalardan önemli ölçüde daha hızlıdır (3-8 saniye).

S2: Hızlı sürgülü vana manuel acil durum modunda kullanılabilir mi?

Evet. endüstriyel giriş valfi tasarım, manuel geçersiz kılma el çarkını içerir. Güç veya pnömatik arıza durumunda, operatör vanayı 5-10 saniye içinde (boyuta bağlı olarak) kapatabilir. Ancak üçlü kilitleme sistemi %99,9 güvenilirliğini kanıtlamış olup manuel kullanımı nadir hale getirmektedir.

S3: Yüksek sıcaklık servisinde kok fırını sürgülü vanası için hangi bakım gereklidir?

Periyodik bakım (6-12 ayda bir), sızdırmazlık yüzeyi aşınmasının kontrol edilmesini, gövde dişlerinin yağlanmasını ve aktüatörün tepki süresinin test edilmesini içerir. Sert yüzeyli alaşım kaplama, 1000°C baca gazında yenileme gerektirmeden 3 yıla kadar sürekli çalışma sağlar. olarak metalurji giriş valfi manufacturer Jiangsu Shineng, kritik kurulumlar için uzaktan teşhis ve yerinde servis sağlar.

için further technical specifications or a customized özel giriş valfi tedarikçisi Kok fırınınız veya endüstriyel prosesiniz için çözüm için Jiangsu Shineng Chemical Equipment Co., Ltd. ile iletişime geçin.
